一、概述

JTW-LD-JY500纜式線型感溫火災探測器（以下簡稱探測器）是一種報警溫度點在85℃或105℃的可恢復式火災探測產品，該探測器以中華人民共和國國家標準GB16280-2014《線型感溫火災探測器》為其主要設計依據，具有定溫火災探測報警特性。該探測器由感溫電纜、信號處理單元、終端盒組成，采用繼電器無源觸點方式輸出，可方便地與不同廠家的火災報警控制器配套使用，廣泛應用于冶金、電力、石化、地鐵、綜合管廊等工業場合的火災早期探測。

二、工作原理

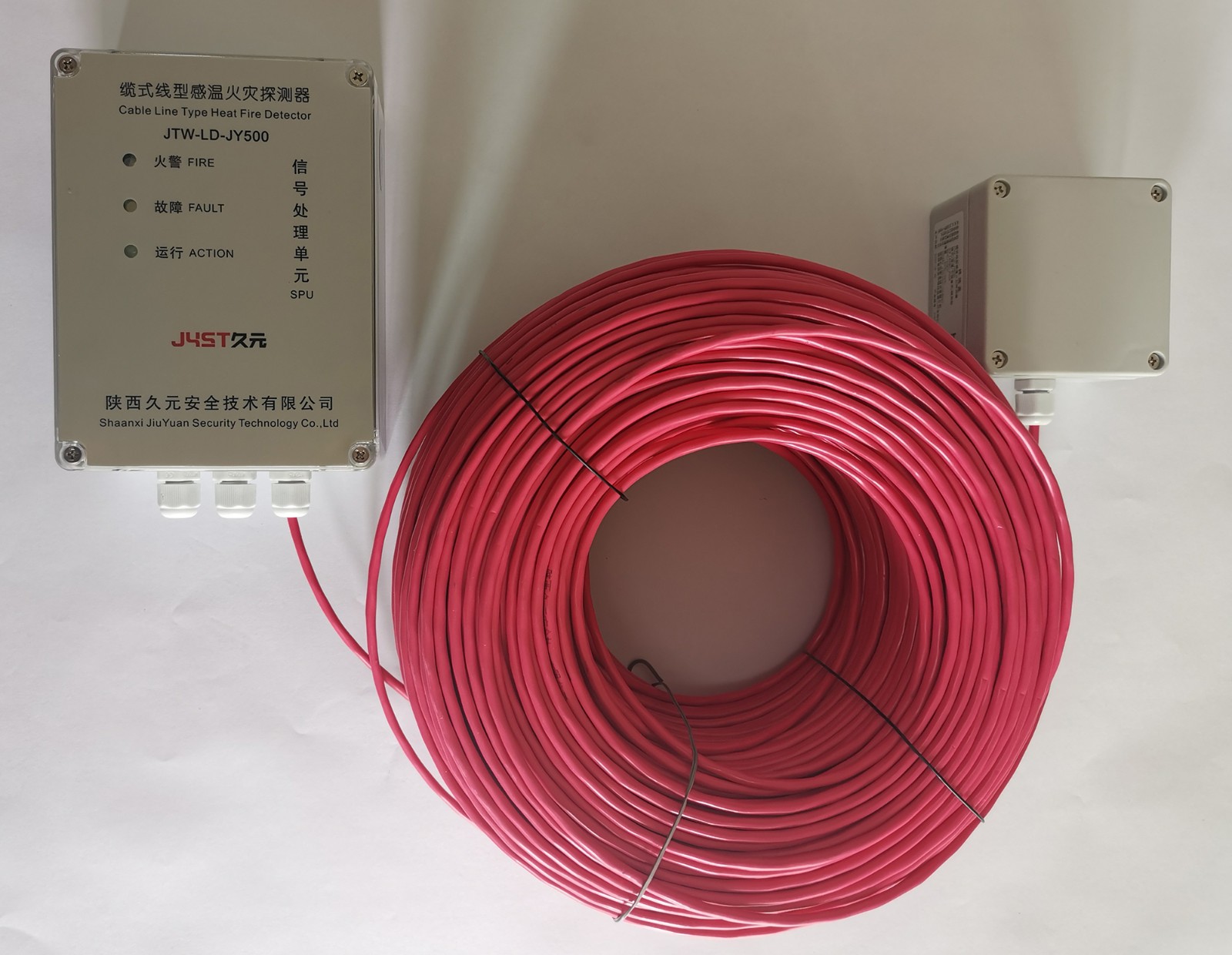

探測器由感溫電纜、信號處理單元、終端盒組成。感溫電纜采用兩芯纜式結構，其芯線采用直徑為0.6mm的金屬絲，金屬絲的外部有感溫材料，芯線之間的阻抗隨其周圍溫度的變化而改變；信號處理單元內設信號處理電路，其中包括信號采集、信號放大轉換電路、顯示電路等。信號處理單元與一定長度的感溫電纜和終端盒連接使用，信號處理單元對感溫電纜進行連續的監視，對于異常情況造成的溫度升高和斷線、短路進行報警。

三、主要功能特點及技術性能

1. 符合中國國家標準GB16280-2014《線型感溫火災探測器》的相關要求。其動作性能的受熱長度為1米。

2. 具有定溫報警溫度可選功能，定溫報警可選溫度為85℃和105℃。

3. 最大使用長度≤200m。

4. 具有火災報警、故障報警兩組獨立無源繼電器觸點輸出。

5. 可以監視感溫電纜的開路、短路故障。

6.  感溫電纜采用絞合纜式結構，抗機械損傷、抗電磁干擾能力強。

7.  可恢復式

四、主要技術參數

1. 報警溫度：85℃±10％或105℃±10％（撥碼可選報警溫度）

2. 適用環境溫度：-40℃～70℃

3. 適用環境相對濕度：≤95％，無凝露.

4. 工作電壓：DC24V  允許范圍：DC10V～DC30V

5. 靜態監視電流： 工作電壓30V時  ≤25mA

                工作電壓24V時  ≤40mA

               工作電壓10V時  ≤90mA

6. 報警狀態電流： 工作電壓30V時  ≤40mA

               工作電壓24V時  ≤70mA

                工作電壓10V時  ≤150mA

7. 自恢復保險絲: 300 mA

8. 火警輸出形式：繼電器（報警時閉合）輸出；故障輸出形式：繼電器轉換觸點輸出

9. 火警復位方式：斷電復位

10.  繼電器觸點容量：1A/24VDC

11.  防護等級: IP65

12.  外形尺寸:信號處理單元 (長x寬 x高):159.0mm × 119.0mm × 61.0mm

           終端盒(長x寬 x高):82.0mm × 80.0mm × 56.0mm

五、主要應用場所

1.   電纜隧道、電纜廊道、電纜夾層等電纜類區域；

2.   皮帶輸送機或系統等；

3.   液壓站及潤滑油庫、油管廊及其它供油系統場所；

4.   電力分布系統：變壓器、變電站（所）、馬達控制中心以及其它電力切換裝置系統等；

5.   酒庫、倉庫及貨架庫等；

6.   工業過程及材料輸送系統；

7.   化學品儲存工廠；

8.   計算機房、電氣控制室以及其它潔凈廠房等。
