光柵測溫報警系統

瀏覽：4438 時間：2019-11-05 13:52:54

1 系統簡介

OFD-DM08光纖光柵線型光纖感溫火災探測器的基本原理是通過內置的可調諧激光器發出可調窄帶光源，入射到安裝于現場的光纖光柵溫度傳感器上，傳感器的反射光波長將隨溫度發生變化，反射光返回解調儀后通過光電轉換、放大、解調等步驟后，可以解調出波長的變化量，從而計算出相應的溫度值，用于系統進一步分析、識別和顯示。

OFD-DM08光纖光柵線型感溫火災探測器管理軟件是我公司針對消防系統應用專門開發的一款專業軟件。軟件在對整個系統進行有效配置管理的同時，還可以與上級控制系統通過各種接口方式實現通訊，同時提供發送報警短信和遠程訪問功能，使得用戶能夠隨時隨地實現對系統運行狀態的掌控。

2 系統功能

n 設備調試功能：配置探測器參數，并顯示采集電壓、波長、物理量等波形圖。

n 設備定義功能，可以根據現場情況，對每個通道添加探測器，并設置探測器報警條件等參數。

n 圖形監控功能：以圖形的方式監控各個探測器的狀態，當達到設定的報警條件時自動報警，并發出聲光指示提醒值班人員，同時生成報警日志，供需要時查看。

n 用戶管理功能：不同級別用戶的添加、刪除、修改密碼等。

n 液晶屏顯示功能：顯示實時報警信息,歷史報警記錄、實時區域最高溫度顯示。

n 操作功能：自帶按鍵，可操作復位、自檢、消音等功能。

n 聯動功能：可通過無源輸出結點，將報警信息輸出到火災報警控制器。

n 數據輸出功能：可通過485或者rj45接口輸出溫度數據和報警信息。

n 分區報警功能：最大16個分區

n 日志功能：溫度歷史數據、報警歷史記錄、運行歷史記錄

n 溫度顯示功能：可顯示各分區最大溫度及每只探測器的實時溫度。

3 系統特點

?高精度，高溫度分辨率，可獲取被測點更準確的溫度信息。

?測量速度快。利用FPGA技術，可實現8通道情況下1Hz的采樣頻率，能夠在更短的時間內實現報警。

?動態范圍大。利用自主開發的微弱光電信號探測器，可實現納瓦級的探測，顯著提高了探測距離，同時避免了實際應用中各種損耗對測量精度的影響。

?全定制光源。相比傳統的ASE光源，在強度上提高幾個數量級，顯著提升了系統的信噪比。

?真正的實時并行處理，避免了采用光開關技術帶來的切換周期長，分時處理，易老化，穩定性低等缺點。

?系統容量大。8通道，每通道18個傳感器，實現144個測點的同時測量。

?系統開放程度高?？商峁└鞣N標準接口與上級管理系統進行通訊，方便用戶對系統的集中管理。

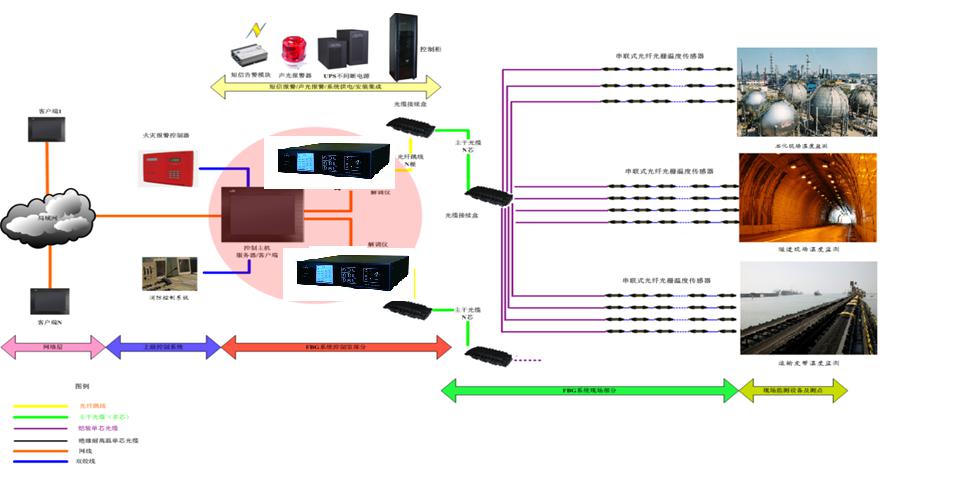

4 系統結構

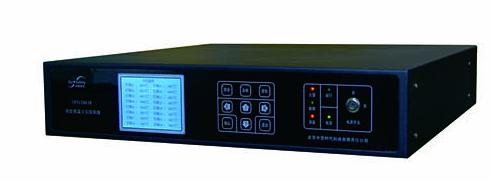

5 OFD-DM08 光纖光柵解調儀

l 產品簡介

通過內置的可調諧激光器發出可調窄帶光，入射到安裝于現場的光纖光柵溫度傳感器上，傳感器的反射光波長將隨溫度發生變化，反射光返回解調儀后通過光電轉換、放大、解調等步驟后，可以解調出波長的變化量，從而計算出相應的溫度值，用于系統進一步分析、識別和顯示。產品安裝于控制柜上。


l 產品規格

規格	參數
通道數	08
每通道最大傳感器數量	串聯18
波長解調范圍	1528-1568nm
測溫精度	±10%
測溫分辨率	0.01℃
光纖傳輸距離	20Km
動態范圍	40 dB
波長穩定性	2pm
波長分辨率	0.1pm
采集頻率	08通道 @1Hz
通訊接口	RJ45，RS232
液晶屏	有
按鍵	有
故障輸出接點	16路常開接點（無源）
火警輸出接點	16路常閉接點（無源）
VGA	有
工作溫度	-10℃~50℃
電源	DC 24V
國標	GB16280-2014
類型	差定溫探測報警型
尺寸	482mm(W)×88mm（H）×451mm(L)
功耗	≤24W

l 安裝說明

光纖光柵解調儀為標準2u機箱結構，可安裝在標準控制柜和琴臺上，也可桌面放置。

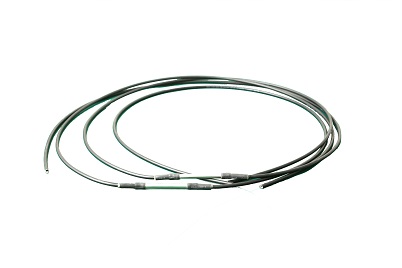

6 OFD-D01光纖光柵溫度傳感器

l 產品簡介

OFD-D01系列光纖光柵溫度傳感器是FBG光纖光柵線型光纖火災探測器的前端傳感部分，主要用于長距離、范圍廣的場所，如儲油罐、電纜溝、電纜橋架等。

l 產品特點

?大量程。完全滿足石油石化、公路隧道、電力系統中對不同溫度范圍的測量需求。

?高精度。定制化的設計、良好的線性度及特殊生產工藝保證了傳感器的輸出精確反應測點溫度的變化，為客戶提供準確信息。

?全光網絡。光纖光柵傳感器利用溫度變化實現對反射波長的調制，入射和反射的均為光信號，無電信號，本質安全。

?防水防爆。傳感器的封裝達到IP68設計標準。防爆等級達到EXCII T6本安防爆標準。

?安裝方便。體積小，重量輕，柔韌度好，方便排布和安裝。

?調試方便。生產過程中已完成對傳感器的校準，安裝后無需標定，直接測量
